Intercambiador de calor de casco y tubos

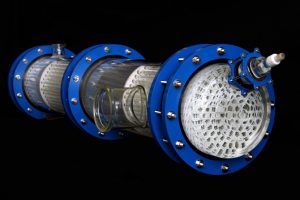

El equipo Intercambiador de Calor de Casco y Tubos (también llamado de coraza y tubos) permite generar grandes áreas de intercambio en espacios reducidos.
Su función es transferir energía térmica de un medio a otro. El calor se transfiere entre el fluido que circula por los tubos y otro que circula en el interior del casco.
Figmay ofrece una amplia variedad de diseños de intercambiadores de calor de casco y tubos, cuyos materiales son resistentes a sustancias químicas altamente corrosivas, choques térmicos y altas temperaturas.
Aptos para procesos químicos:
Líquido – líquido | Líquido – vapor | Vapor – vapor

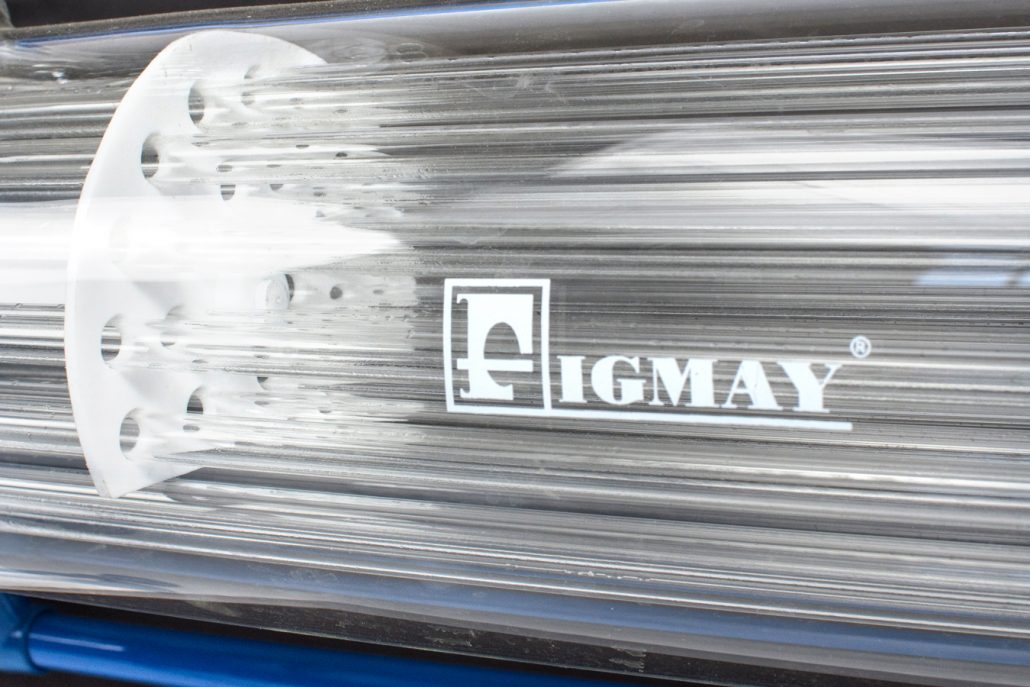

La transferencia de energía térmica es optimizada mediante placas deflectoras o bafles, fabricadas en PTFE, cuyo objetivo es generar un flujo cruzado (transversal) del fluido, aumentando el recorrido.
El funcionamiento puede ser en flujo, paralelo o contracorriente.

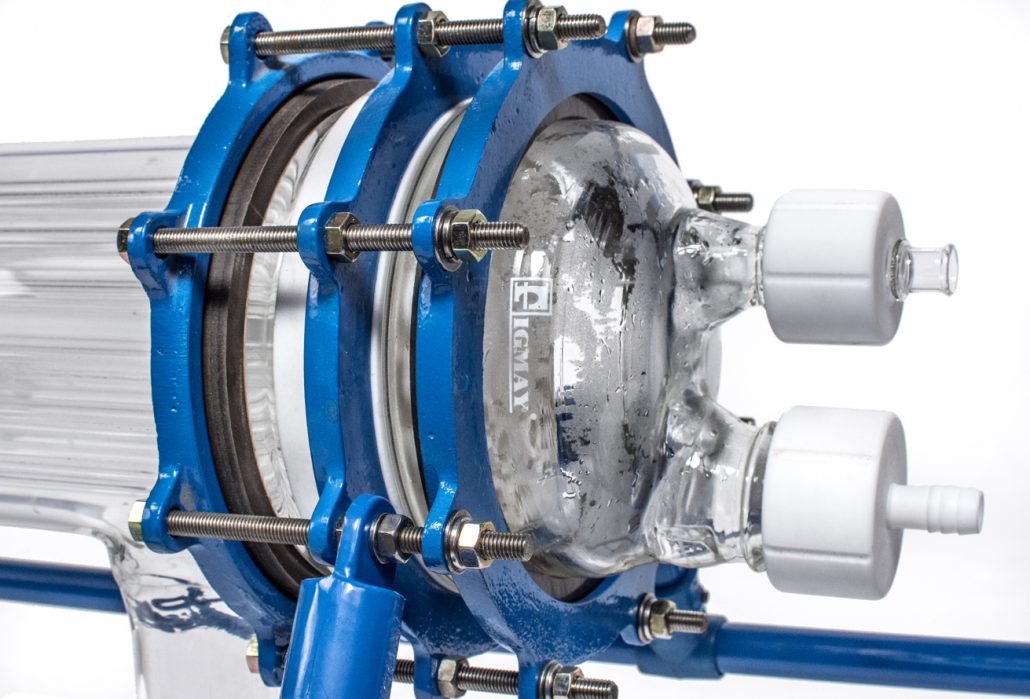

Los componentes del equipo que entran en contacto con el medio son inertes. El vidrio utilizado es vidrio borosilicato 3.3, marca Schott Duran y las roscas, bujes, espigas y deflactores en PTFE, entre otros.
El vidrio borosilicato, además de ser altamente resistente, permite observar el proceso llevado a cabo en el interior de la carcasa y de los tubos lo que facilita la toma de decisiones respecto al mantenimiento y a la optimización del diseño.
El proceso de limpieza del equipo es simple, ya que se puede realizar en un sólo paso, sin necesidad de desmontar las partes.
Equipos a Medida
Video de Equipo Industrial
ESPECIFICACIONES TÉCNICAS:
Superficie de intercambio:
de 0,50m² a 25m²
Compuesto por:

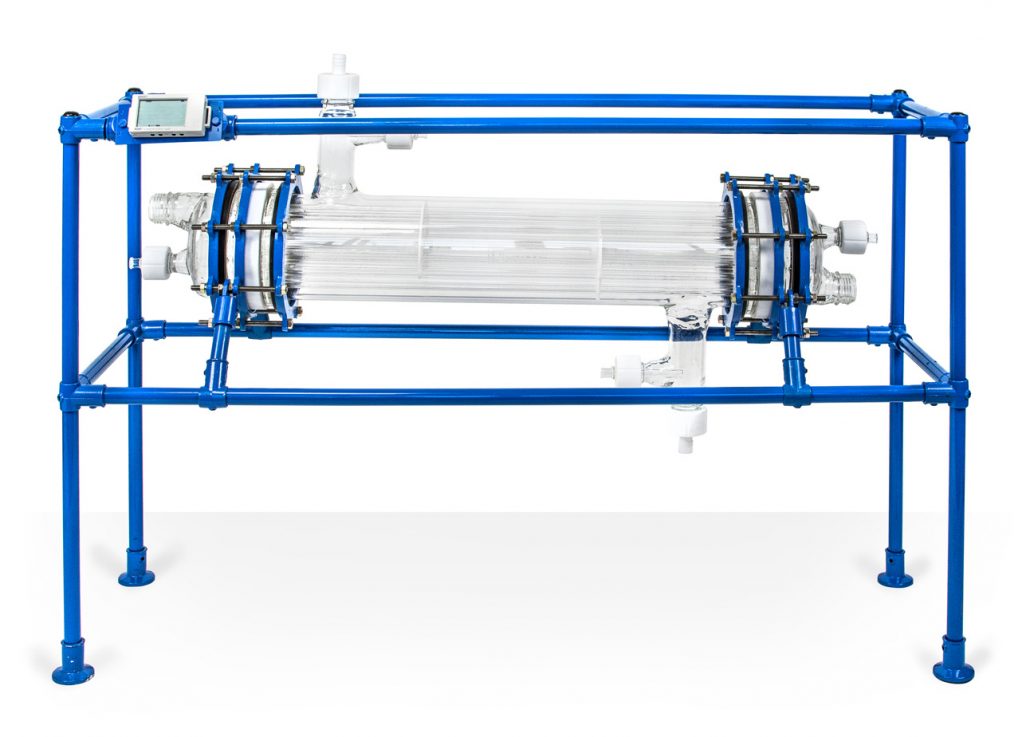

- Casco (carcasa) y tubos de vidrio borosilicato 3.3, Schott Duran.
- Tapas de vidrio borosilicato 3.3, Schott Duran.
- Placas Portatubos de PTFE.
- Bafles de PTFE para dirigir los flujos.
- O´rings para sellar de forma estanca y soportar agentes químicos.
- Bridas pintadas en epoxi.
PERSONALIZACIÓN

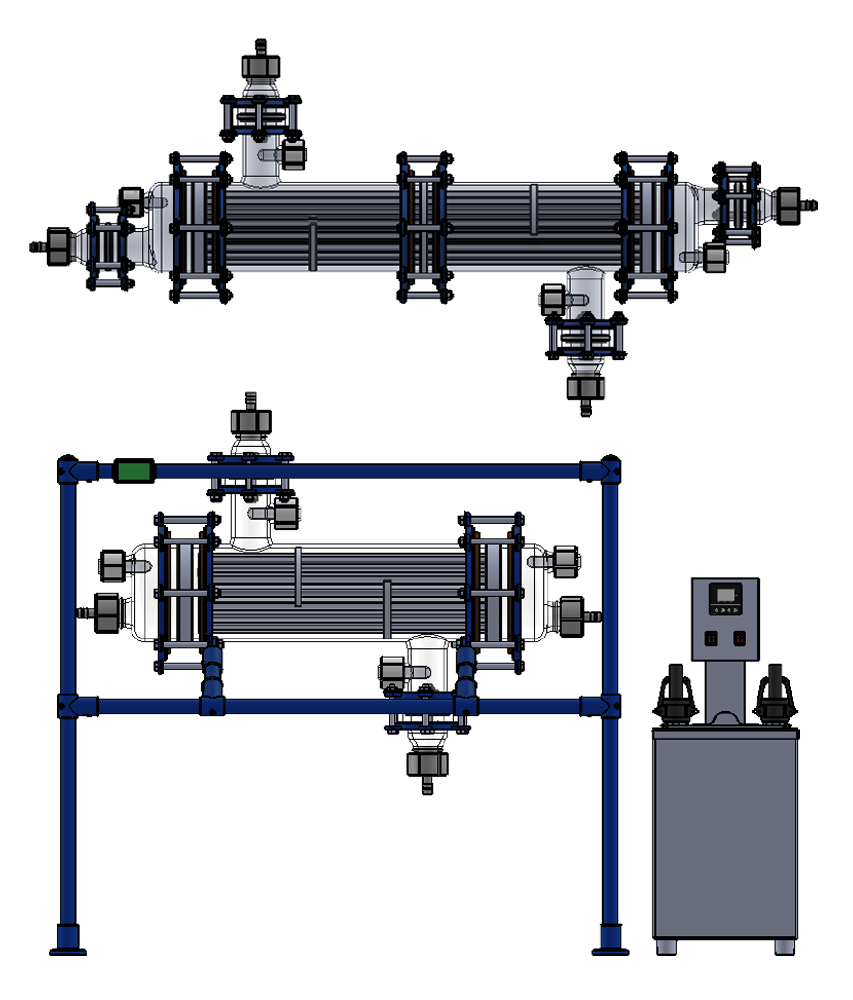

Se adaptan las medidas del equipo a las necesidades del usuario. De esta manera, se puede personalizar:
- Diámetro y longitud del casco.
- Diámetro y longitud de los tubos.
- Diámetro y ubicación de bocas de entrada/salida.
- Cantidad de tubos.
- Cantidad de bafles de PTFE.

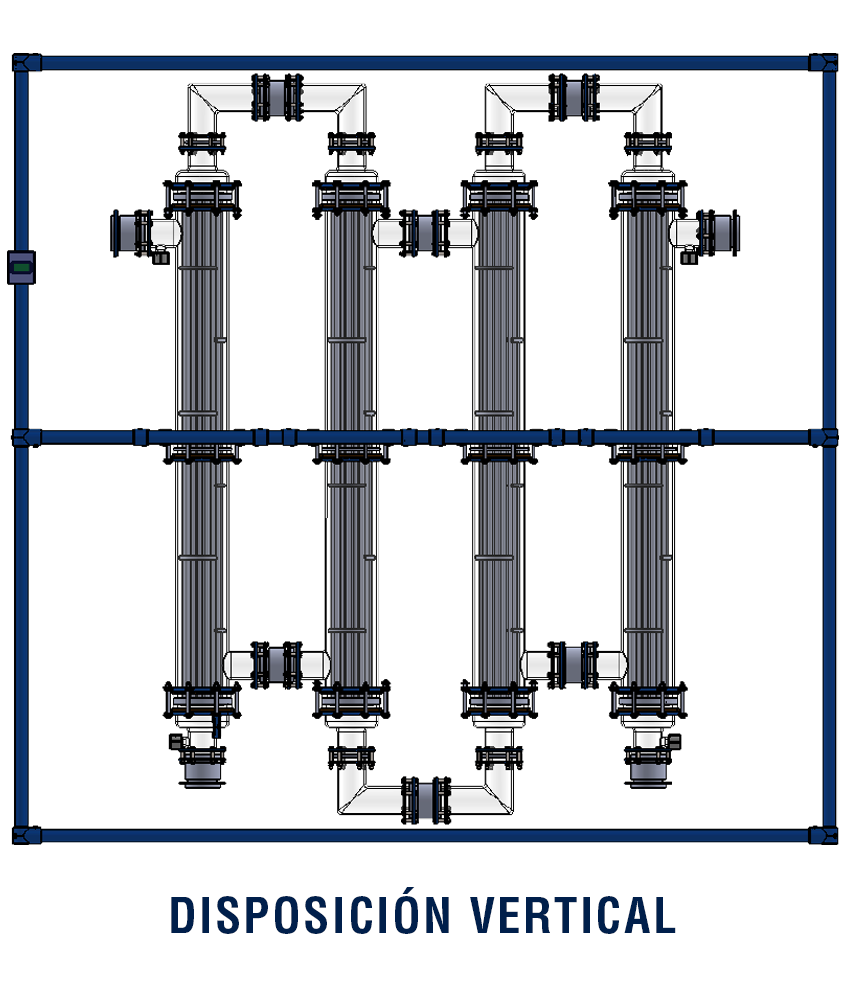

- Orientación vertical u horizontal.
- Incorporación de sensores de temperatura PT100.
- Incorporación de tablero lector de temperatura.
- Estructura autoportante de acero pintada en epoxi.
DATA LOGGER DESMONTABLE

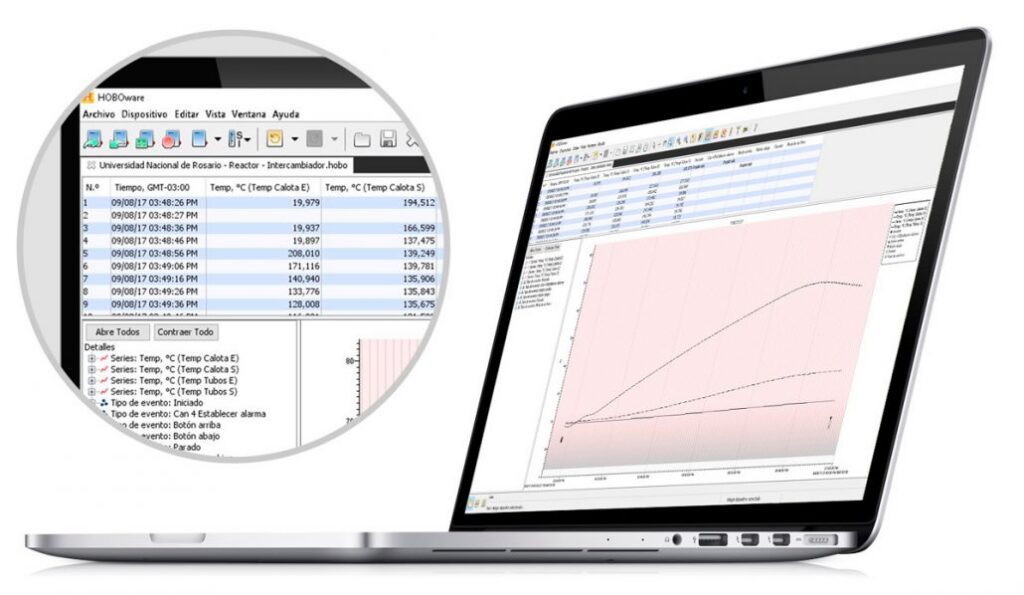

El Intercambiador de Calor incluye un Data Logger que posee un display digital para revisar las variables durante el proceso. Además tiene incorporado un software que permite conectarlo a una computadora para realizar diversos análisis en base a los datos obtenidos.
Posee cuatro entradas que permiten el registro de variables como la Temperatura, Tiempo, Presión, etc.
Fabricamos Equipos Didácticos exclusivos para la enseñanza de Física y Química.
Desarrollamos Equipos Industriales a medida, ideales para ser aplicados en la industria química y alimenticia.
Además de diseñar y fabricar intercambiadores de calor, Figmay tiene experiencia en la reparación, reconstrucción y/o readaptación de los mismos.
