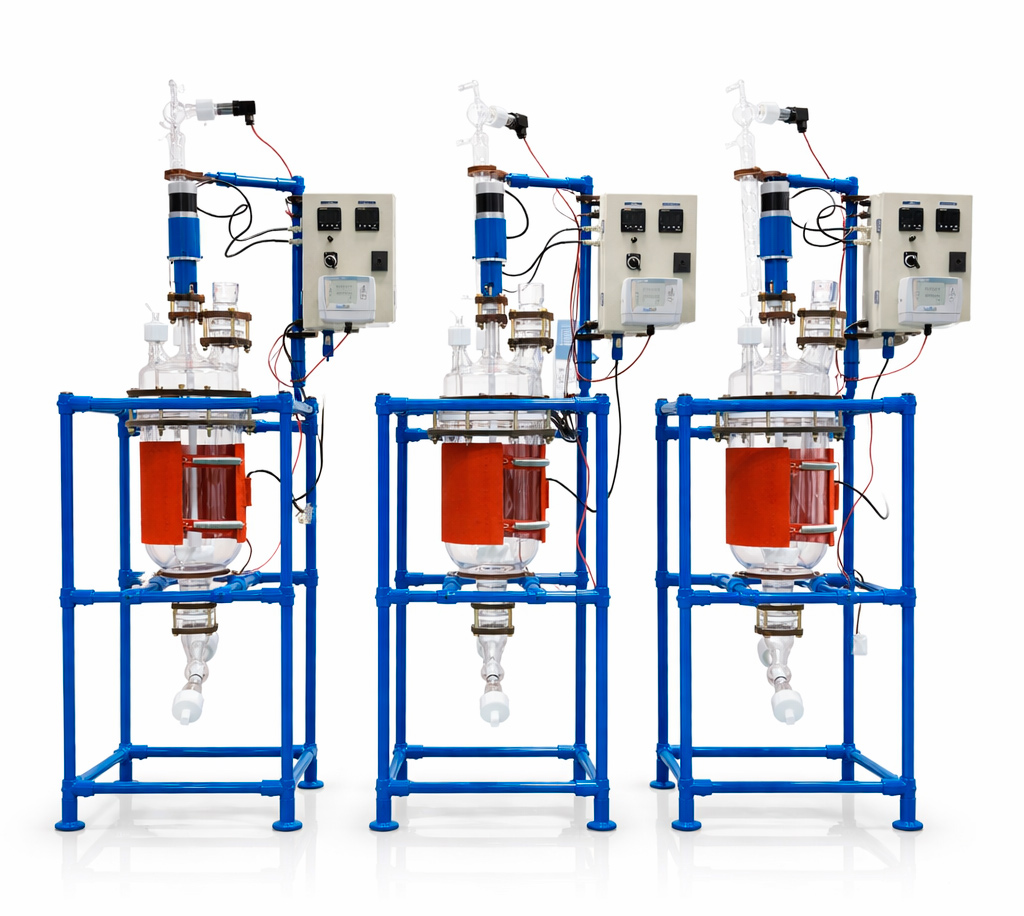

REACTOR DE BIOGÁS

Los reactores de biogás FIGMAY® están diseñados para la digestión anaerobia controlada, permitiendo estudiar, optimizar y escalar procesos de producción de biogás y biometano a partir de residuos orgánicos, efluentes industriales y biomasa.

Fabricados en vidrio borosilicato 3.3, PTFE y aluminio, combinan inercia química, control térmico y robustez mecánica, ideales para trabajo continuo o semi-continuo en entornos de I+D, universidades, centros tecnológicos y plantas piloto.

Escala laboratorio y piloto – 2 L a 100 L

Características de Equipos Reactores de biogás

Volumen:
El volumen de los reactores químicos varía de 1 a 150 litros.
Tapa:
La tapa del reactor cierra de forma estanca. En esta, es posible añadir de 1 a 15 bocas de entrada/salida (dependiendo del volumen del equipo), cada una con diferentes diámetros según la necesidad. Esto hace posible incorporar elementos para tener en cuenta numerosas variables, tales como: temperatura, RPM, presión, acidez o alcalinidad (pH), entre otros.
Cuerpo del Reactor:
Puede ser fabricado en distintos diámetros y espesores de pared, así como también de doble o simple camisa y con o sin bafles repujados (deflectores). Cabe destacar que es apto para colocar en autoclave para esterilizarlo.
Sistema de Calefacción:
Puede ser mediante velas calefactoras de cuarzo, baño termostático o mantocalefactor.

Sistema de Agitación:
Sistema de gran efectividad, que posee incorporado un sello mecánico, lo que posibilita operar a alto vacío y presión positiva (limitada). El eje agitador dispone de paletas (hélices) de múltiples diseños y tamaños.
Tablero Electrónico de Comando:
Poseen un Tablero Electrónico de Comando que permite termocontrolar la temperatura y regular y leer las RPM.
Estructura Autoportante:
Los equipos están montados sobre una estructura autoportante de acero pintada en Epoxi, que evita la oxidación, resistiendo a ambientes hostiles.
Vidrio Borosilicato

Características de Equipos Reactores de biogás

Materiales inertes y durables:
Vidrio borosilicato 3.3 y PTFE: cero corrosión, fácil limpieza y compatibilidad total con medios biológicos y químicos..
Agitación controlada y continua:
Sistema de agitación eléctrica con sello mecánico, diseñado para largos períodos de operación sin pérdidas de gas.
Cuerpo del Reactor:
Puede ser fabricado en distintos diámetros y espesores de pared, así como también de doble o simple camisa y con o sin bafles repujados (deflectores). Cabe destacar que es apto para colocar en autoclave para esterilizarlo.
Control térmico eficiente y seguro:
Banda calefactora de silicona con sistema de seguridad y regulación electrónica precisa.

Diseño pensado para biogás:
Fondo no plano para evitar acumulación de sólidos, descarga rasada y bocas estratégicamente ubicadas.
Gestión de gases integrada:
Trampa de H₂S incorporada, protegiendo líneas, sensores y equipos aguas abajo. Menos olor, menos problemas.
Escalabilidad y modularidad:
Bocas disponibles para futuros accesorios: sondas de pH, redox, caudalímetros, sistemas de medición de gas, etc.
Estructura autoportante industrial:
Bastidor de acero pintado en epoxi: estabilidad, seguridad y estética de equipo serio, no de laboratorio improvisado.

Procesos que pueden realizarse

Digestión anaerobia mesofílica y termofílica

Control preciso de temperatura (≈35–38 °C y ≈50–55 °C), fundamental para estabilidad microbiológica y rendimiento de gas.

Producción y evaluación de biogás

Medición de presión, control de generación y análisis del comportamiento del proceso frente a distintos sustratos.

Ensayos de co-digestión

Evaluación de mezclas de residuos (orgánicos, agroindustriales, lodos, efluentes) y su impacto en la producción de gas.

Investigación cinética y escalado

Ideal para determinar tiempos de retención hidráulica (HRT), carga orgánica y productividad específica.

Estudios de inhibición y estabilidad del proceso

Posibilidad de incorporar sensores (pH, presión, temperatura) para análisis fino del sistema.

Accesorios

Los siguientes accesorios o servicios permiten personalizar el equipo reactor a las necesidades del usuario y procesos:

Motor agitador eléctrico o neumático.
Sonda de temperatura PT100.
Elementos antiexplosivos.
Tubo burbujeador de gases.
Ampolla decantadora compensada.
Condensador tipo Graham.
Separador de reflujo (opcional con el condensador)
Tomador de muestras.
Válvula de descarga rasada
(evita los espacios muertos al cerrar al ras del fondo del reactor).

Boca de carga rápida.
Bafles repujados (deflectores).
Velas de cuarzo en el interior del reactor para calefaccionar en el seno del líquido.
Baño termostático.
Mantocalefactor.
Bomba de vacío.
Manómetro.
Ruedas en la estructura autoportante, para un fácil traslado.

Especialmente diseñados para las industrias química, petroquímica, farmacéutica, alimenticia y minera.

Además del diseño y fabricación de Reactores, Figmay tiene experiencia en la reparación, reconstrucción y/o readaptación de los mismos.
